Plochý vákuový kolektor TS400

Absolútna špička v triede plochých vákuových kolektorov...

Slnečný kolektor TS400 je jediným plochým vákuovým kolektorom na svete. Jeho unikátna konštrukcia umožňuje nasadenie kolektora aj v tých najextrémnejších podmienkach, či už sa jedná o horúce africké púšte, alebo vysokohorské oblasti. Je obzvlášť vhodný na použitie v priemyselnej sfére alebo na rôzne špeciálne aplikácie. Takisto tam, kde rozhoduje každý Watt získanej energie. V prípade priemyselného nasadenia a v kombinácii s tepelným čerpadlom dokáže  výrazným spôsobom znížiť prevádzkové náklady užívateľa na získanie tepla.

█▌ Spôsoby možného umiestnenia

█▌ O plochom vákuovom kolektore TS400 Plochý vákuový kolektor určený pre špeciálne aplikácie, pri ktorých sa vyžaduje vyššia výstupná teplota teplonosného média a vyšší energetický zisk počas chladných mesiacov roka (interiérové bazény, priemyselné aplikácie, solárne chladenie, stanice na odsoľovanie morskej vody a pod.).

Ako tepelná izolácia je použité vákuum a/alebo kryptón. Inštaluje sa vo vertikálnej polohe v solárnych systémoch s obehovým čerpadlom. Kolektory sú spájané paralelne, maximálne 10 kolektorov v jednom rade.

Kolektor TS400 je vyrábaný v prevedeniach:

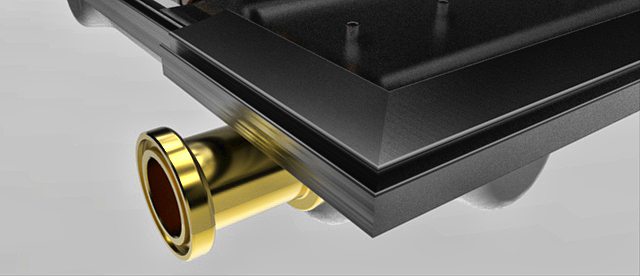

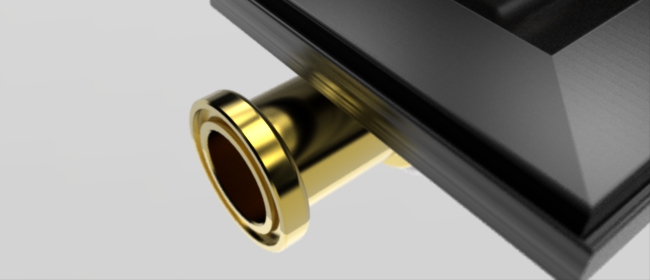

  • s prírubovými vývodmi (pripája sa k hydraulickému okruhu rýchlospojkami ø40 mm)
  • s prírubovými Al vývodmi a hliníkovým meandrom (pripája sa k hydraulickému okruhu rýchlospojkami ø40 mm)

█▌ Graf hydraulickej straty

█▌ Technické parametre:

Plochý vákuový kolektor TS400
Rozmer2 009 x 1 009 x 75 mm
Pôdorysná plocha2,03 m2
Absorpčná plocha1,70 m2
Apertúrna plocha1,84 m2
Spájací rozmer1 040 mm
Hmotnosť45,3 kg
Kvapalinový obsah1,57 l
Maximálny pretlak teplonosnej kvapaliny600 kPa
Odporúčaný prietok teplonosnej kvapaliny30-100 l/h na jeden kolektor
Pripájacie vývodyprírubové ø40mm
Puzdro teplotného senzorapre senzor ø6 mm
Krycie sklosolárne bezpečnostné, hrúbka 4 mm
Skriňa kolektoravýlisok z nekorodujúceho Al-Mg plechu
Tepelná izoláciavákuum (100 Pa)
Selektívna konverzná vrstvaALOx (čierny)
Slnečná absorbivita aAM1.595%
Tepelná emisivita e82°C13% ALOx
Optická účinnosť81%
Odporúčaná prac. teplotanad 100°C
Stagnačná teplota, (1000 W/m2, 30°C)224°C
Max. výkon kolektora (1000 W/m2)1 457 W

█▌Základné rozmery:

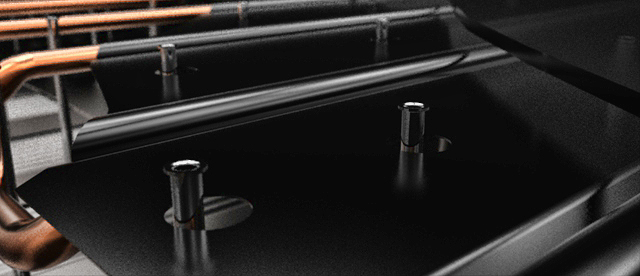

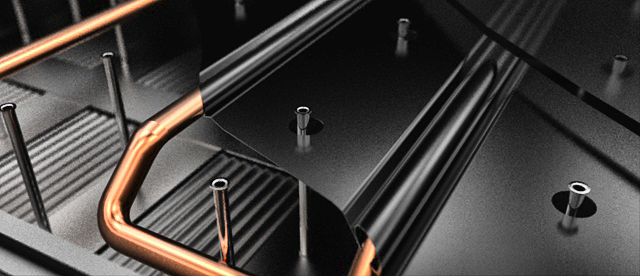

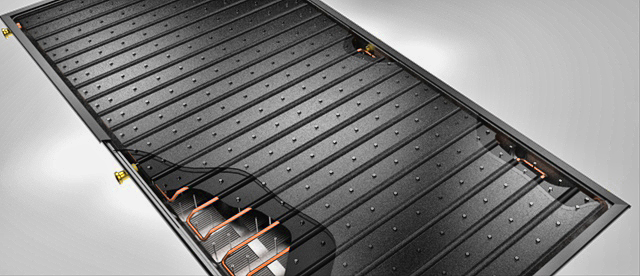

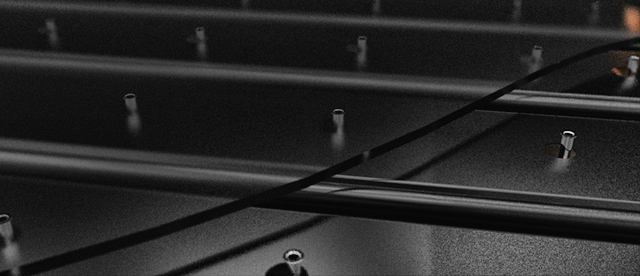

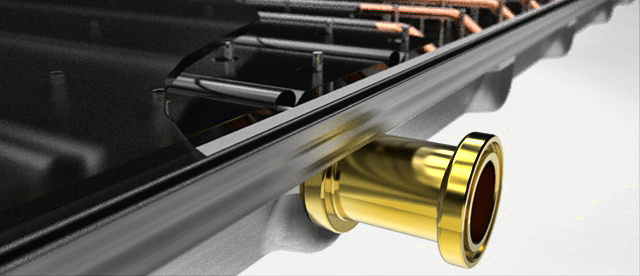

█▌ Rez kolektorom TS400 (360°)
